Gerth & Lorenz KASSELWASSER-VERLEGEHILFE DIE SMARTE LÖSUNG

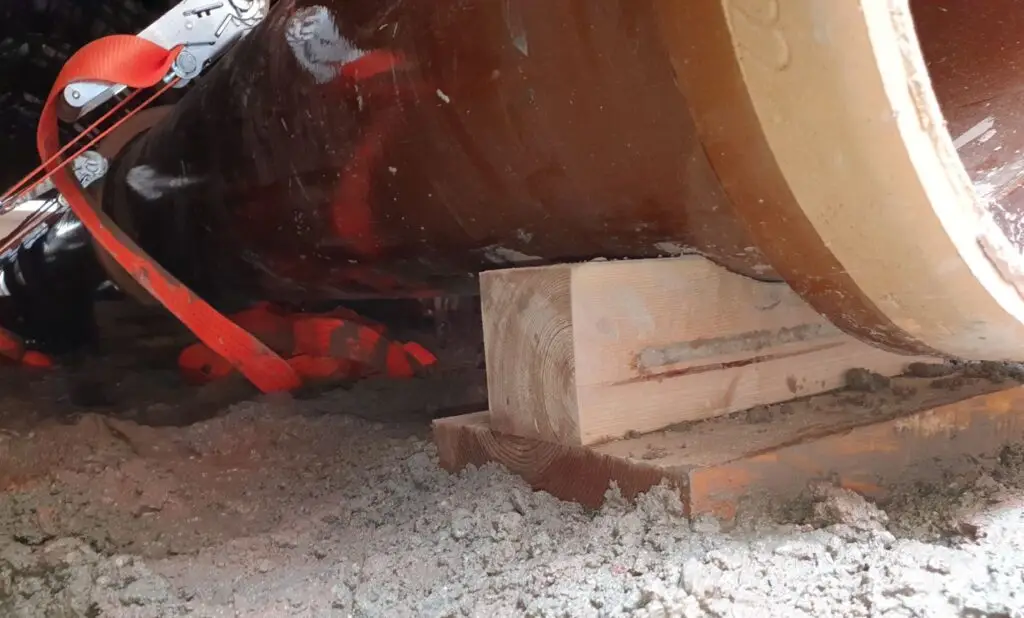

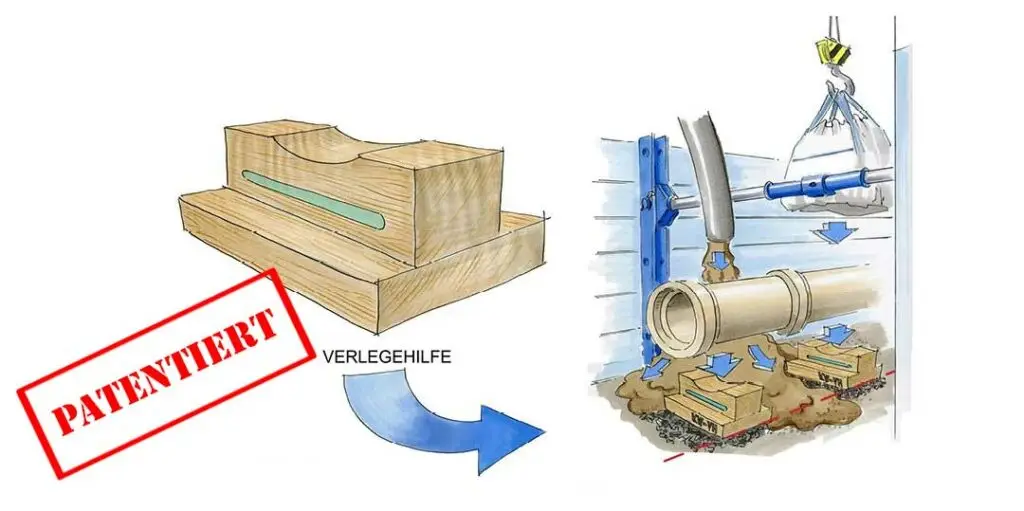

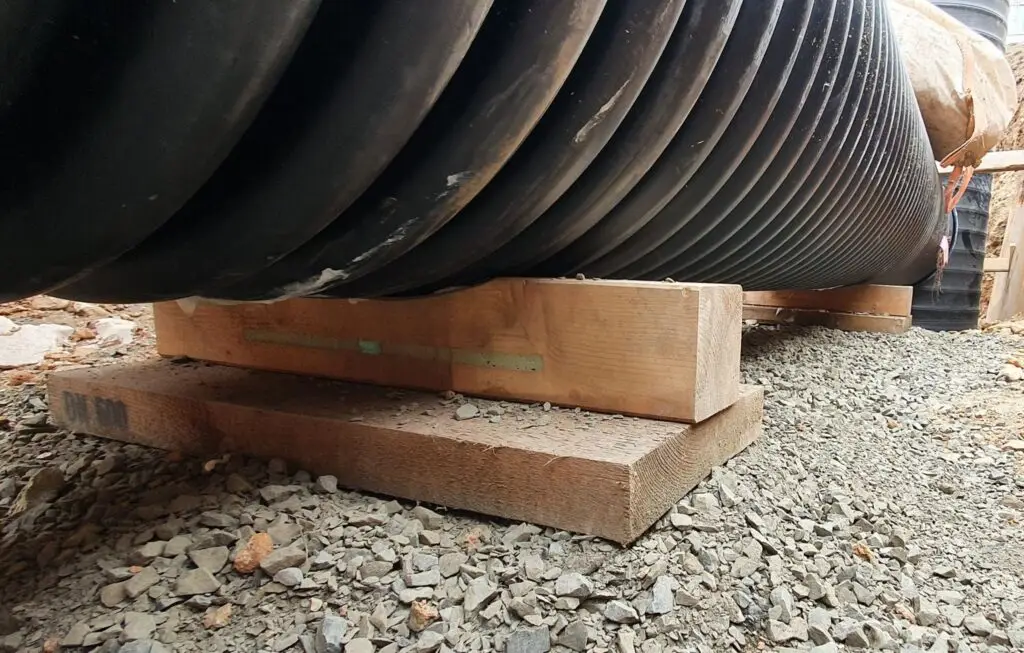

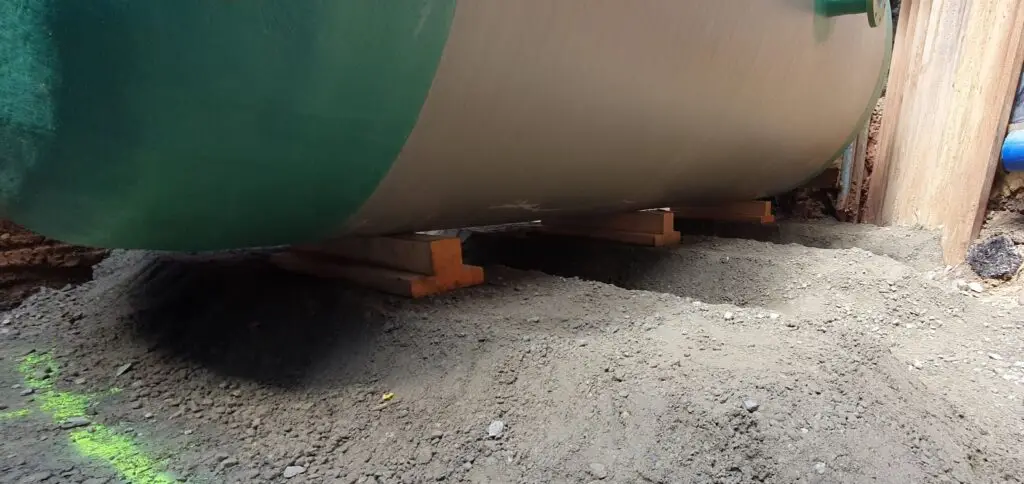

Die KASSELWASSER-Verlegehilfe ermöglicht eine präzise Lagefixierung der biegesteifen und der biegeweichen Rohre, damit diese homogen in Flüssigboden bzw. in ZFSV (zeitwiese fließfähiger selbstverdichtender Verfüllbaustoff) gebettet werden können.
Dieses Verfahren wurde unter andrem entwickelt, um den Vorgaben des Kreislaufwirtschaftsgesetzes (eine 70 % Wiederverwertungsquote des aufgenommenen Aushubbodens) und der Mantelverordnung zu entsprechen. Die Vorgaben können, bei vollständiger Ummantelung des Rohres mit Flüssigboden, ohne weiteres erreicht werden.
Aufgrund vielfältiger Vorteile ist Flüssigboden der innovative und ressourcenschonende Verfüllbaustoff, der zunehmend zur Anwendung kommt.
Gerth & Lorenz
EINBAU & FUNKTIONSWEISE DER
KASSELWASSER-VERLEGEHILFE YouTube VIDEO
Vorteile des Verlegeverfahrens
UMWELT- UND ARBEITSSCHUTZ
Enorme Reduktion der Basaltstaub- und Abgasbelastung, da Einsatz der Verdichtungsgeräte nicht mehr notwendig ist.
Bedeutend größere Baufeldfreiheit, da weniger Schüttgüter erforderlich sind.
Geringere Unfallgefahr, da deutlich weniger Hübe notwendig sind (Rüttelplatte bzw. Stampfer).
QUALITÄTSSTEIGERUNG
Keinerlei Belastung oder Beschädigung der Rohre durch Verdichtungsgeräte.
Rohrbettung gemäß DWA-A 139 (gleiches Material = gleiche E-Module, sowohl in der unteren und der oberen Bettungsschicht, als auch in dem restlichen Kanalgrabenbereich!).
Keine Drainagewirkung in Kanallängsachse (nur punktueller Splitteinbau).
Grundwasserfluss quer zur Grabenachse über Splitt/Schotterriegel dennoch möglich.
Keine Verunreinigung durch Splitt 0/16 am Spitzende und im Muffenbereich. (Verunreinigungen im Dichtungsbereich können zu Undichtigkeiten führen).
Nur sehr geringe seitliche Rohrschubkräfte beim 1. Verfüllvorgang mit Flüssigboden.
PREISGÜNSTIG & SIMPEL
Schnellere und einfachere Rohrverlegung, da nur punktuelle Ausrichtung des Rohres erforderlich.
Hohe Verlegequalität, ideale und homogene Rohrbettung.
Vorhandene Böden können sowohl in der Leitungszone, als auch in dem Hauptverfüllungsbereich wiederverwendet werden (ressourcenschonend).
Geringere Grabenbreiten, da der seitliche Kanalgrabenbereich nach der Rohrverlegung nicht mehr betreten werden muss.
Herstellung der Aussparungen im Bettungsmaterial (Verbindungs- bzw. Glockenbereich der Rohre) nicht erforderlich.
